Soutènement des terres

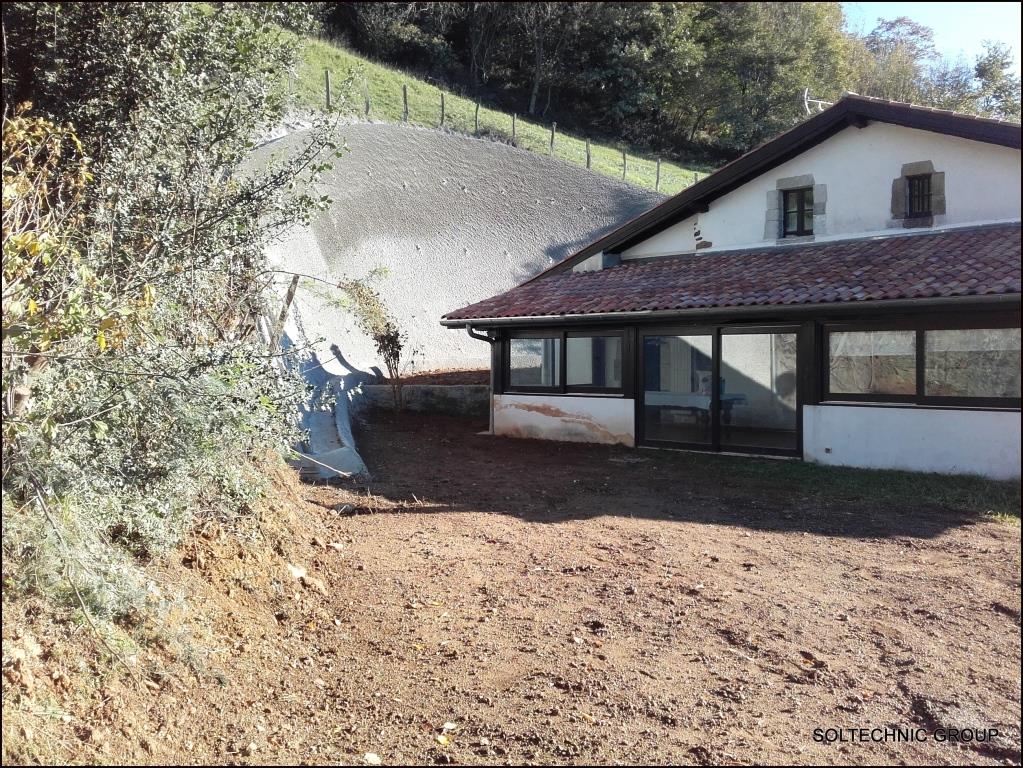

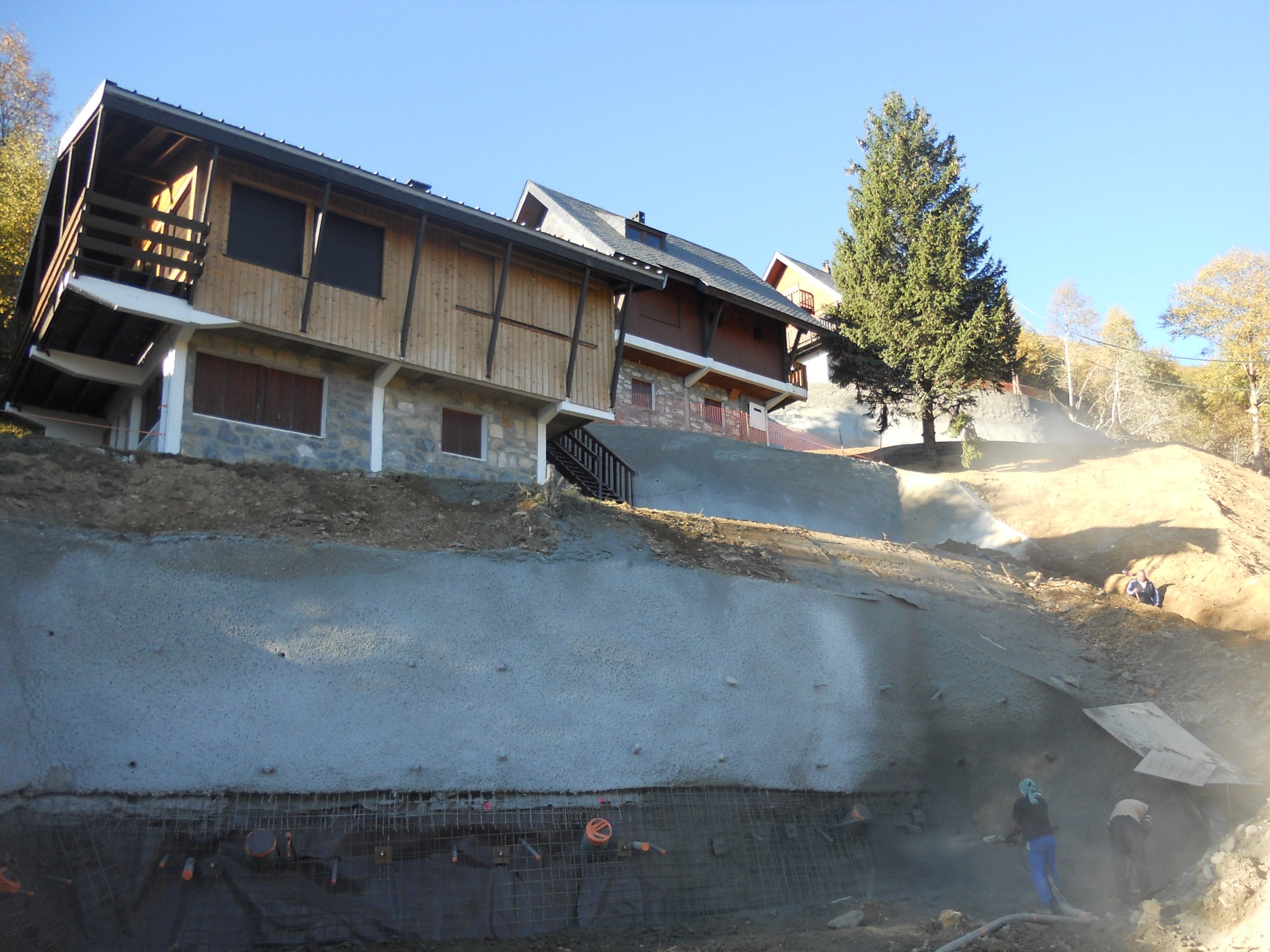

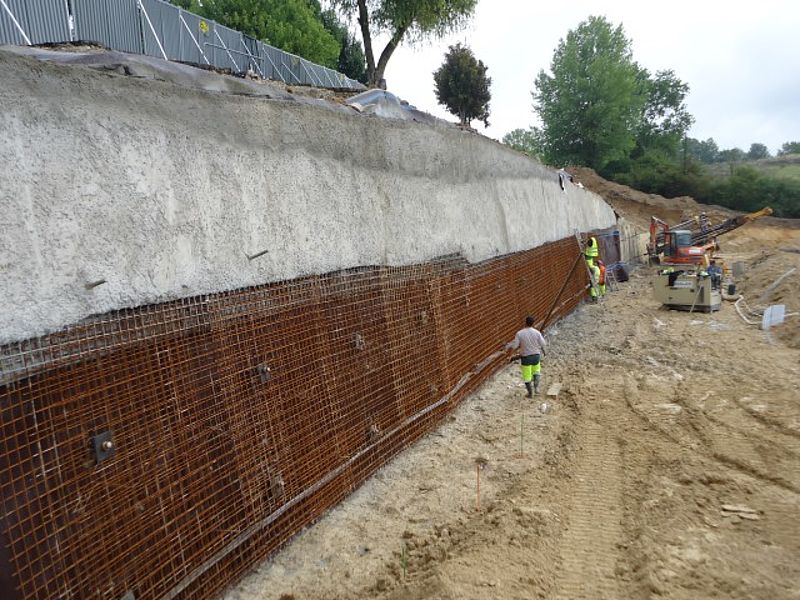

La paroi clouée est considérée comme un ouvrage de soutènement provisoire ou définitif réalisé en déblais suivant la séquence ci-dessous :

• Terrassement par passes successives de hauteur limitée

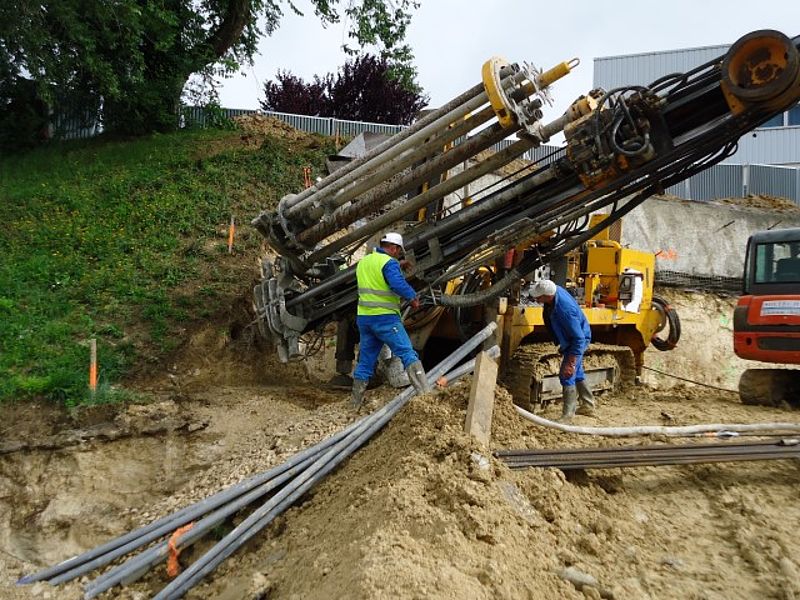

• Renforcement des sols en place par un réseau de clous forés ou foncés de faible inclinaison par rapport à l'horizontale
• Mise en place de dispositifs de drainage contre le sol
• Pose du ferraillage

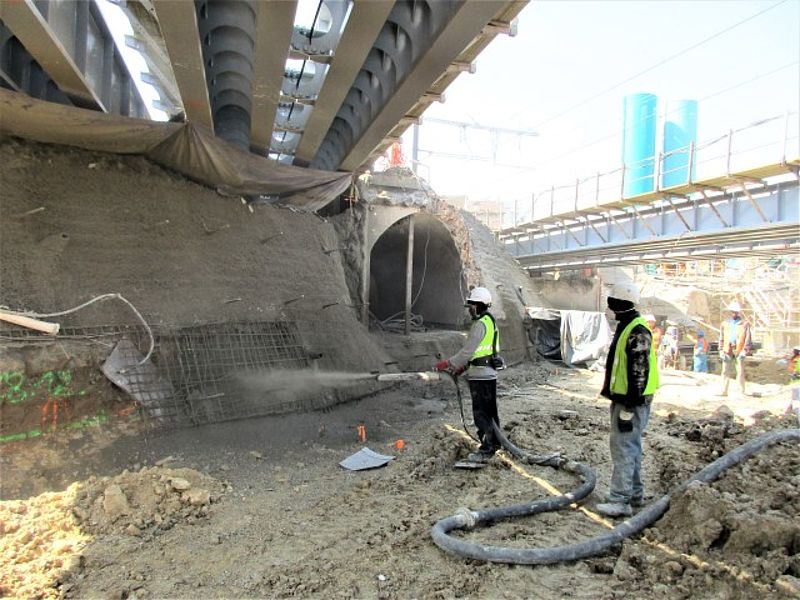

• Projection du béton du parement

Ces travaux peuvent être complétés par la réalisation de drains subhorizontaux permettant de capter en profondeur les eaux situées à l'amont de la paroi clouée.

Il s'agit d'un ouvrage de soutènement à comportement en masse globalement souple dont la géométrie s'adapte aux conditions de site (avoisinants, géologie, environnement...). La paroi clouée est une technique modulable qui permet d'être associée à d'autres types de soutènements dans le cadre de chantiers neufs, de renforcement d'ouvrages existants et de stabilisation de glissement de terrains.

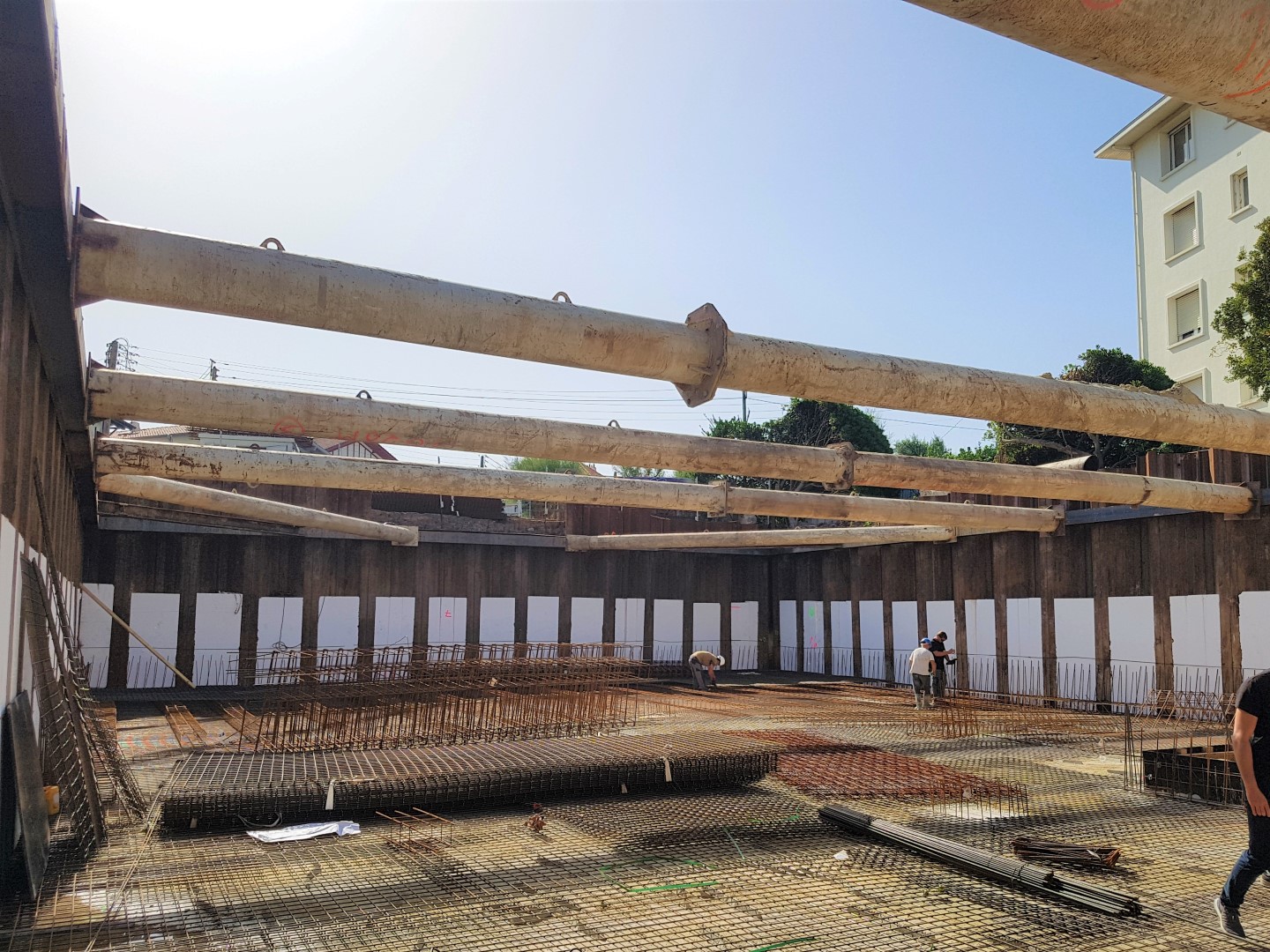

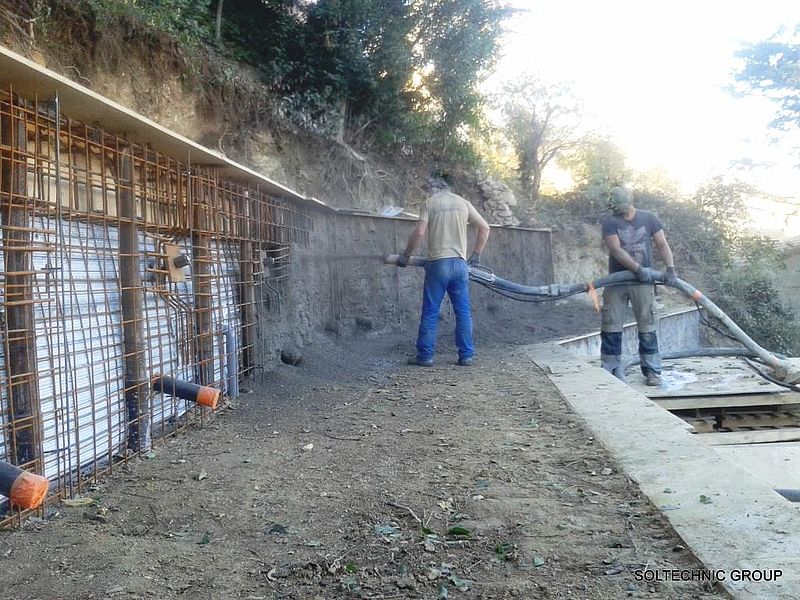

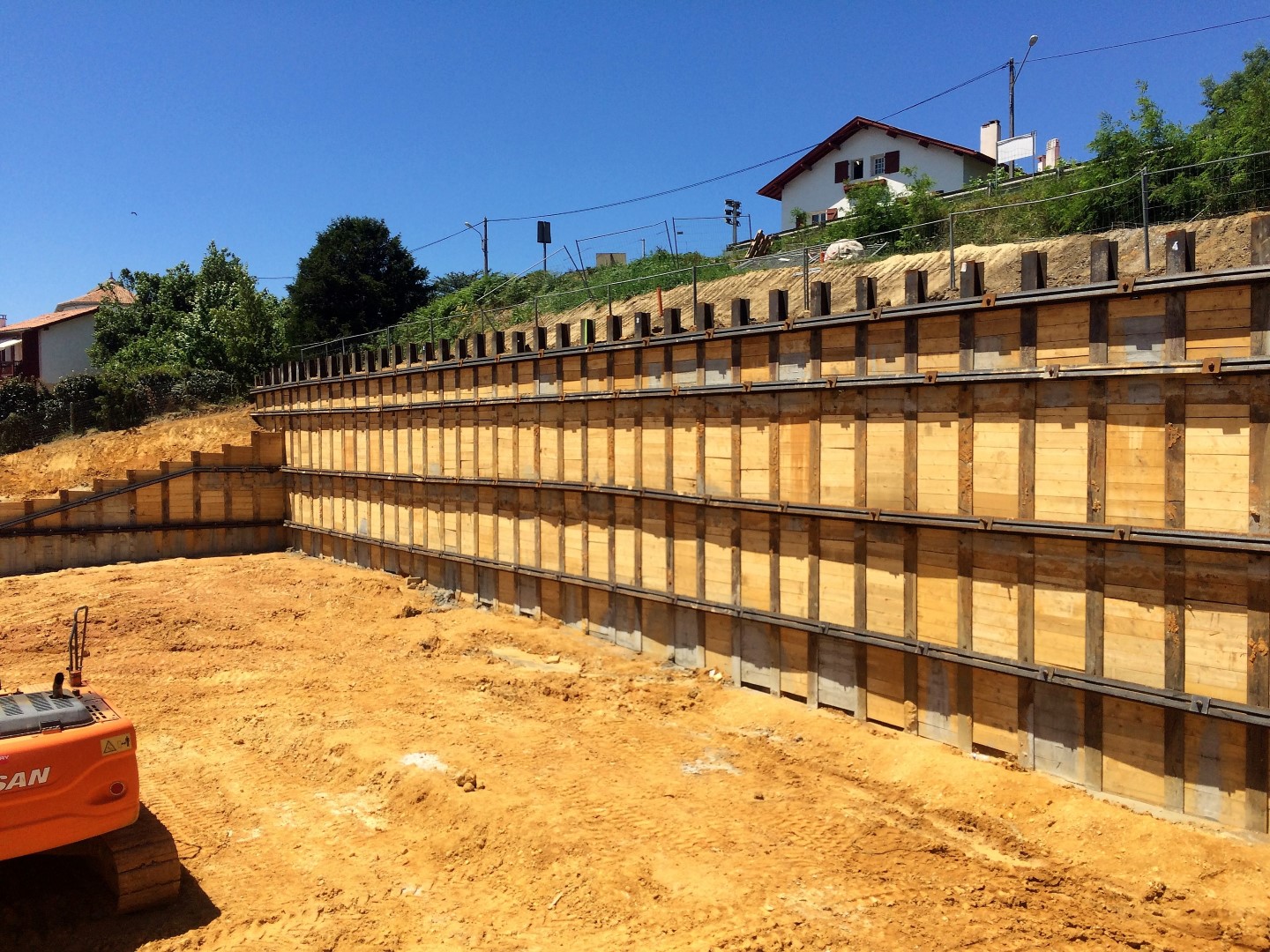

Ces ouvrages de soutènement sont composés de :

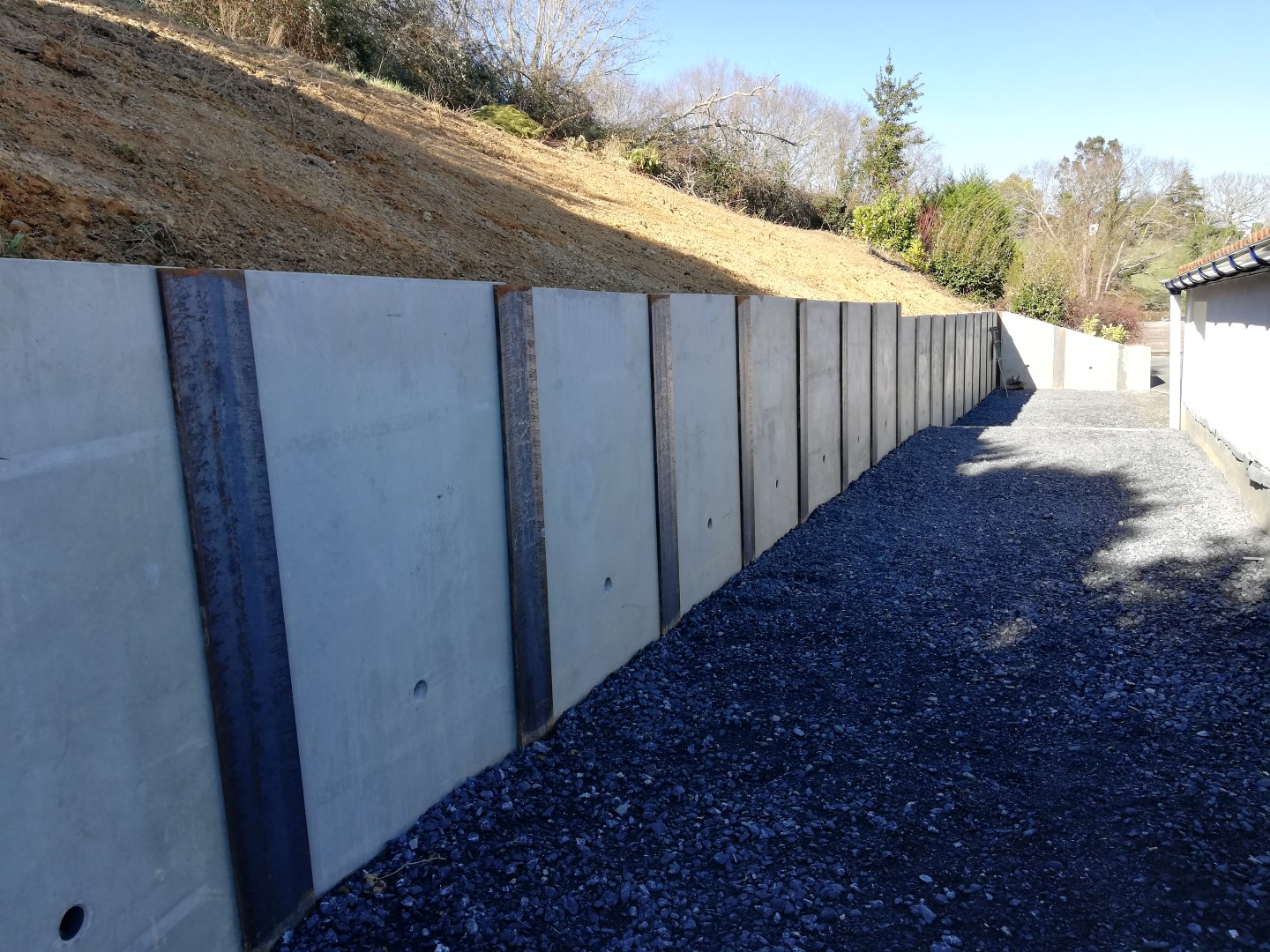

• inclusions verticales forées ou battues : micropieu, pieu armé, profilé métallique
• un blindage intermédiaire : béton projeté, madriers, tôles métalliques, plaques préfabriquées en béton armé
• un dispositif de drainage si nécessaire

Leur conception est adaptée en fonction de la durée d'utilisation souhaitée (provisoire ou définitive). De même, ces soutènements peuvent être autostables, tirantés ou butonnés suivant :

• La hauteur et les caractéristiques intrinsèques des terrains à soutenir
• Les surcharges situées à l'amont
• Les caractéristiques hydrogéologiques du site
• Les seuils de déformée de soutènement fixés par le marché

L'excavation peut être réalisée par passes ou en masse en fonction de la conception retenue. Les inclusions verticales peuvent conférer un rôle porteur à ces soutènements si nécessaire.

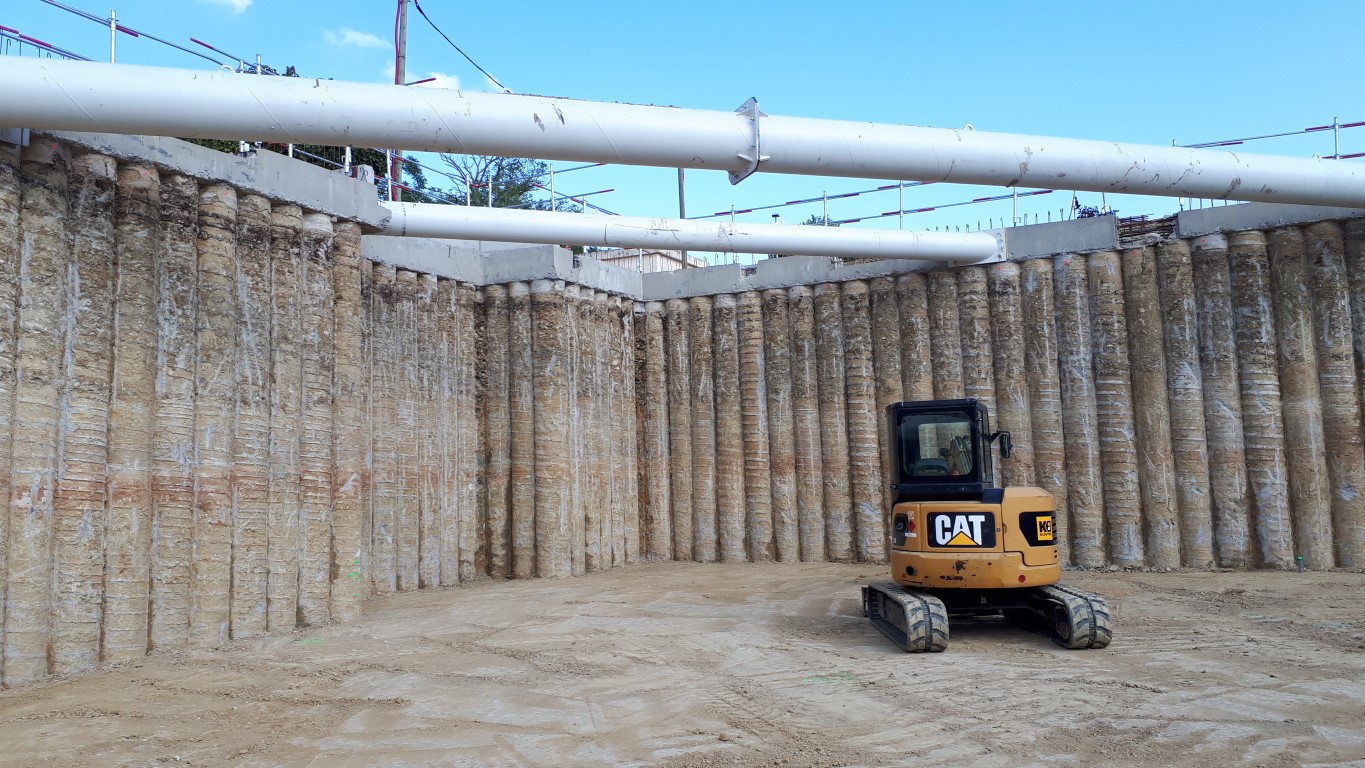

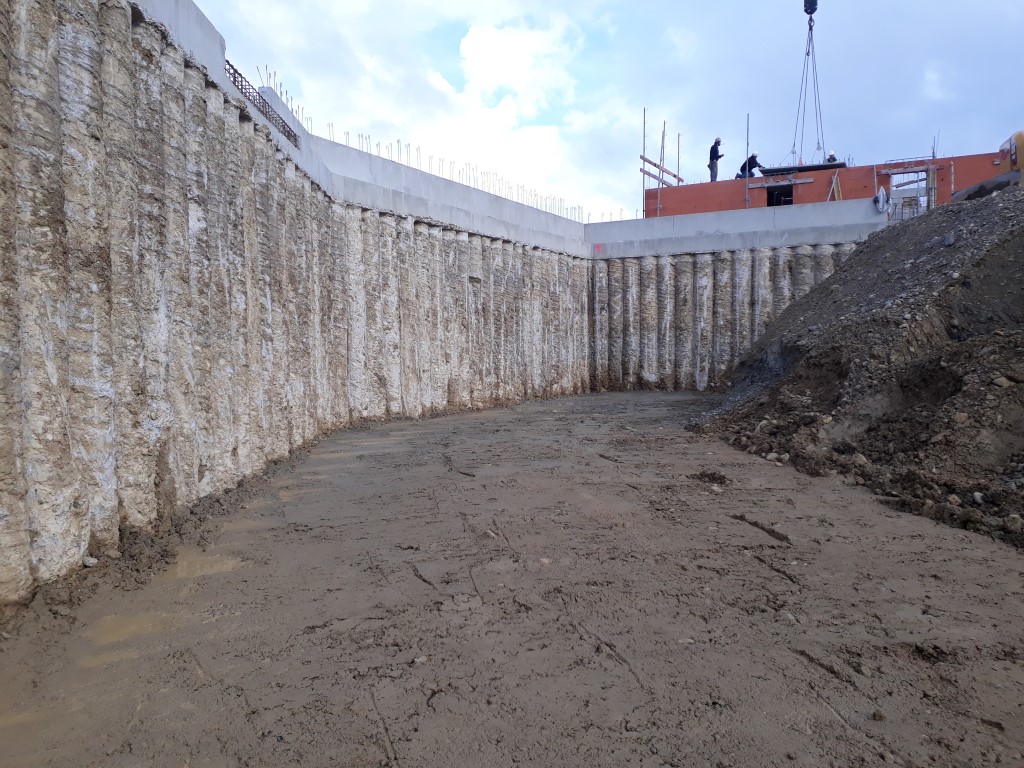

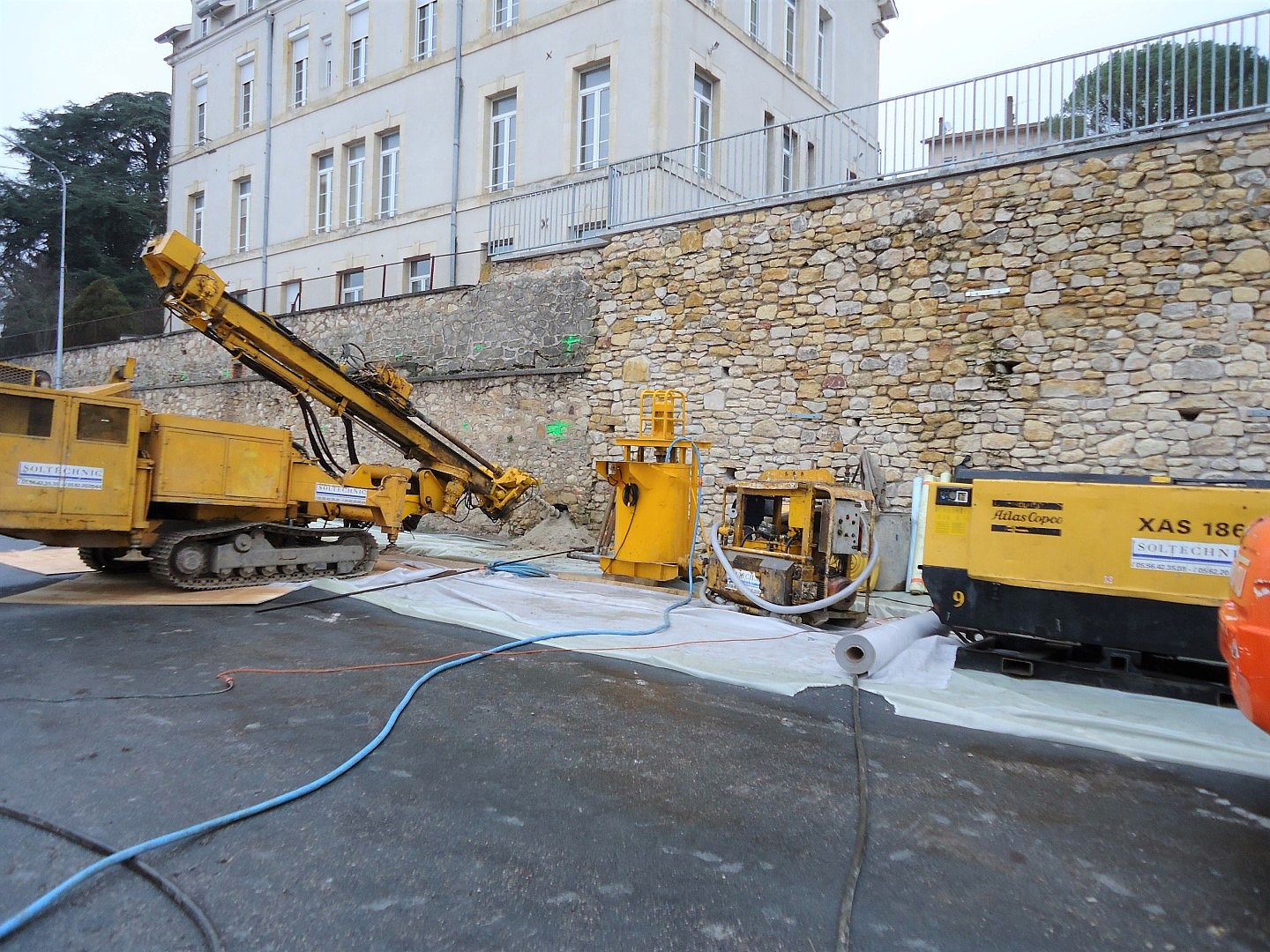

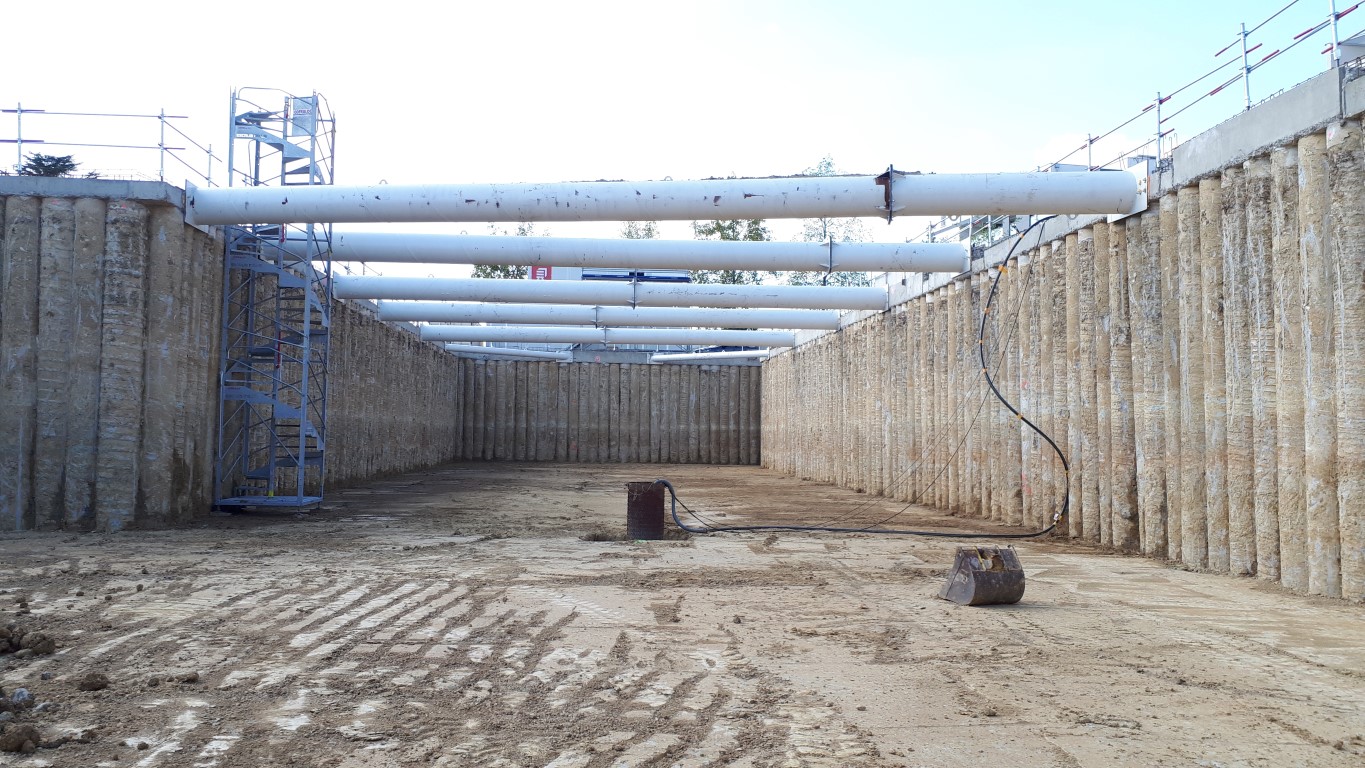

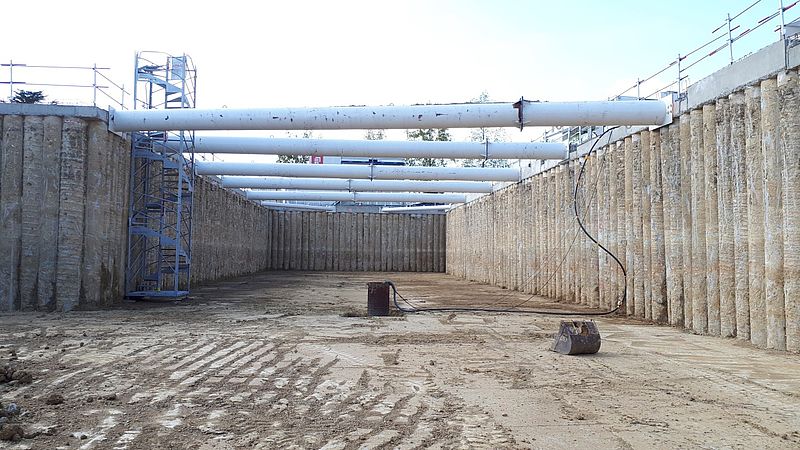

Les parois en pieux sécants constituent un rideau continu relativement étanche permettant de reprendre à la fois la poussée des terres et, si besoin, les descentes de charges verticales des futurs ouvrages (bâtiments, ouvrage de Génie-Civil...).

L'exécution de tels soutènements se décompose suivant le phasage suivant :

• Réalisation d'une murette guide permettant d'assurer l'alignement des pieux en tête

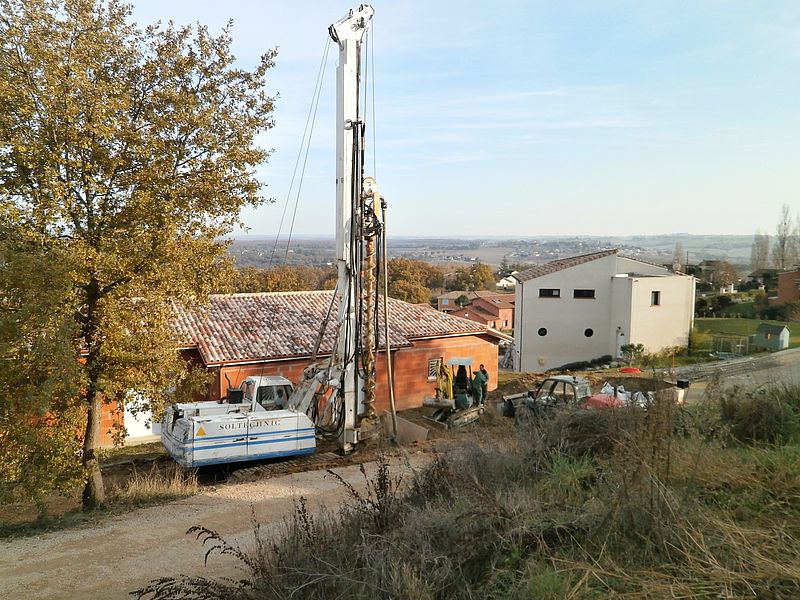

• Foration et bétonnage des pieux primaires non armé
• Réalisation des pieux secondaires armés
• Mise en oeuvre d'une poutre de couronnement en tête des pieux sécants

Les parois de pieux sécants peuvent être autostables ou maintenues par des appuis (buton, bracon, tirant, risberme, plancher, radier,...).

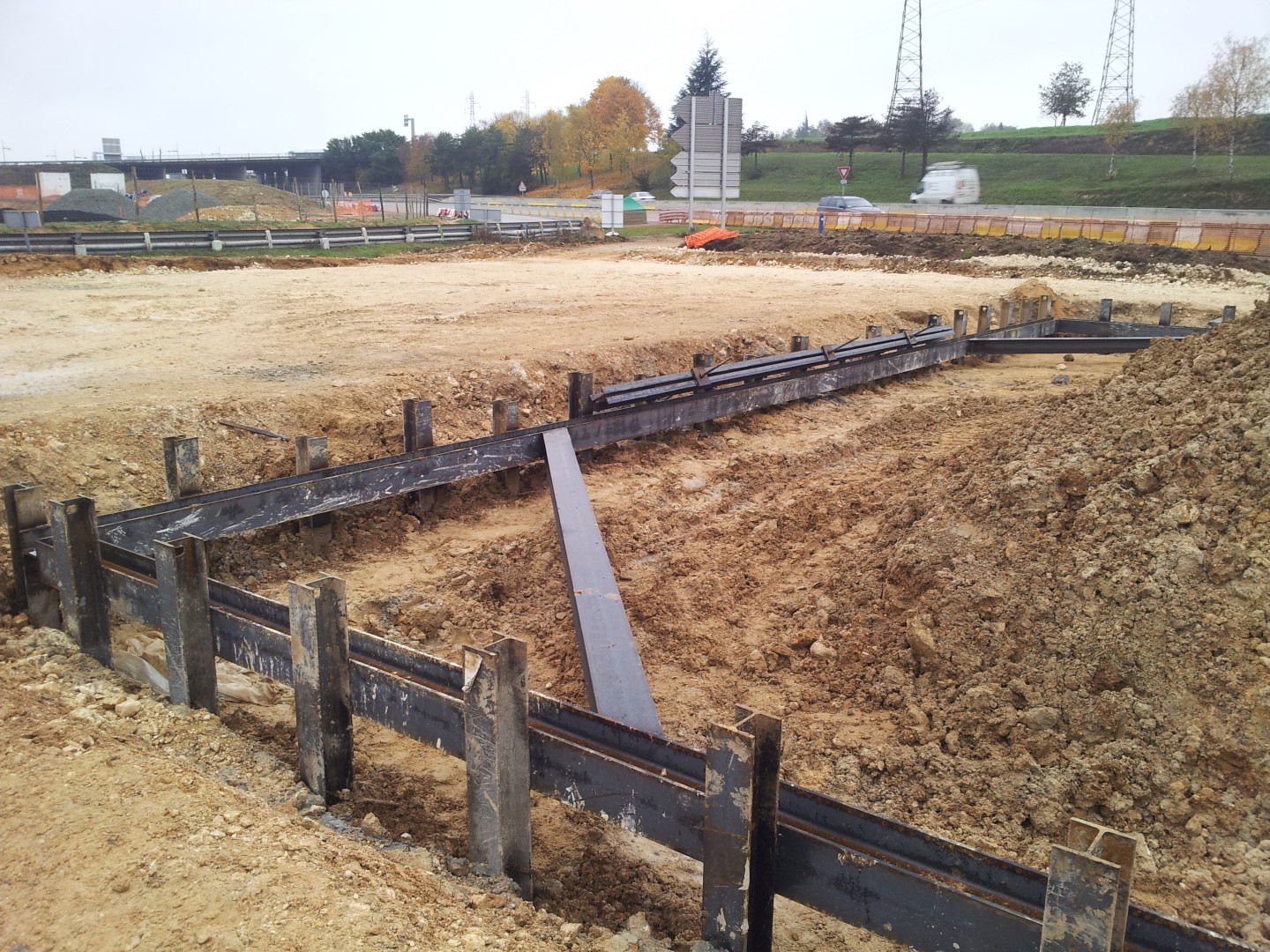

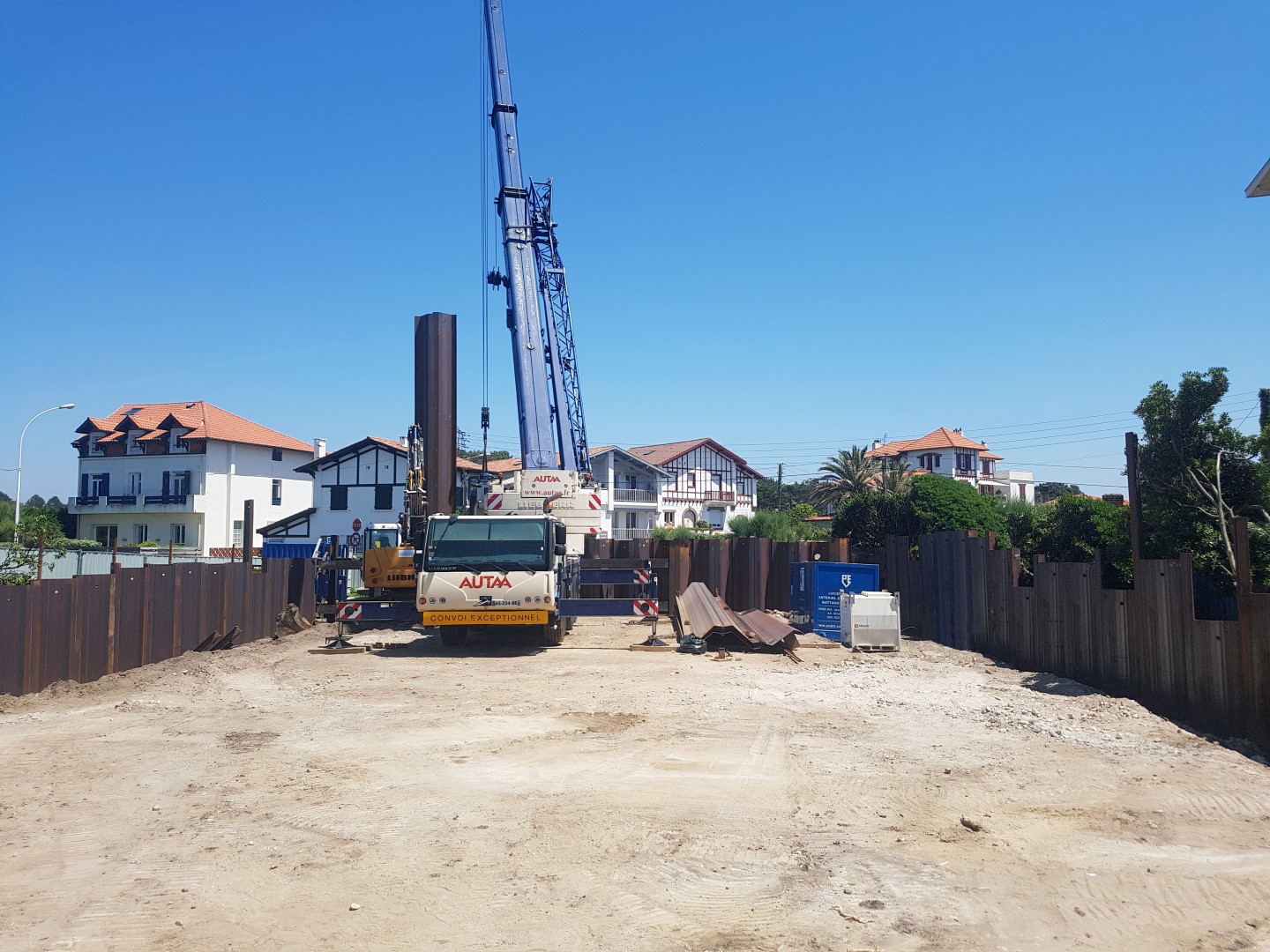

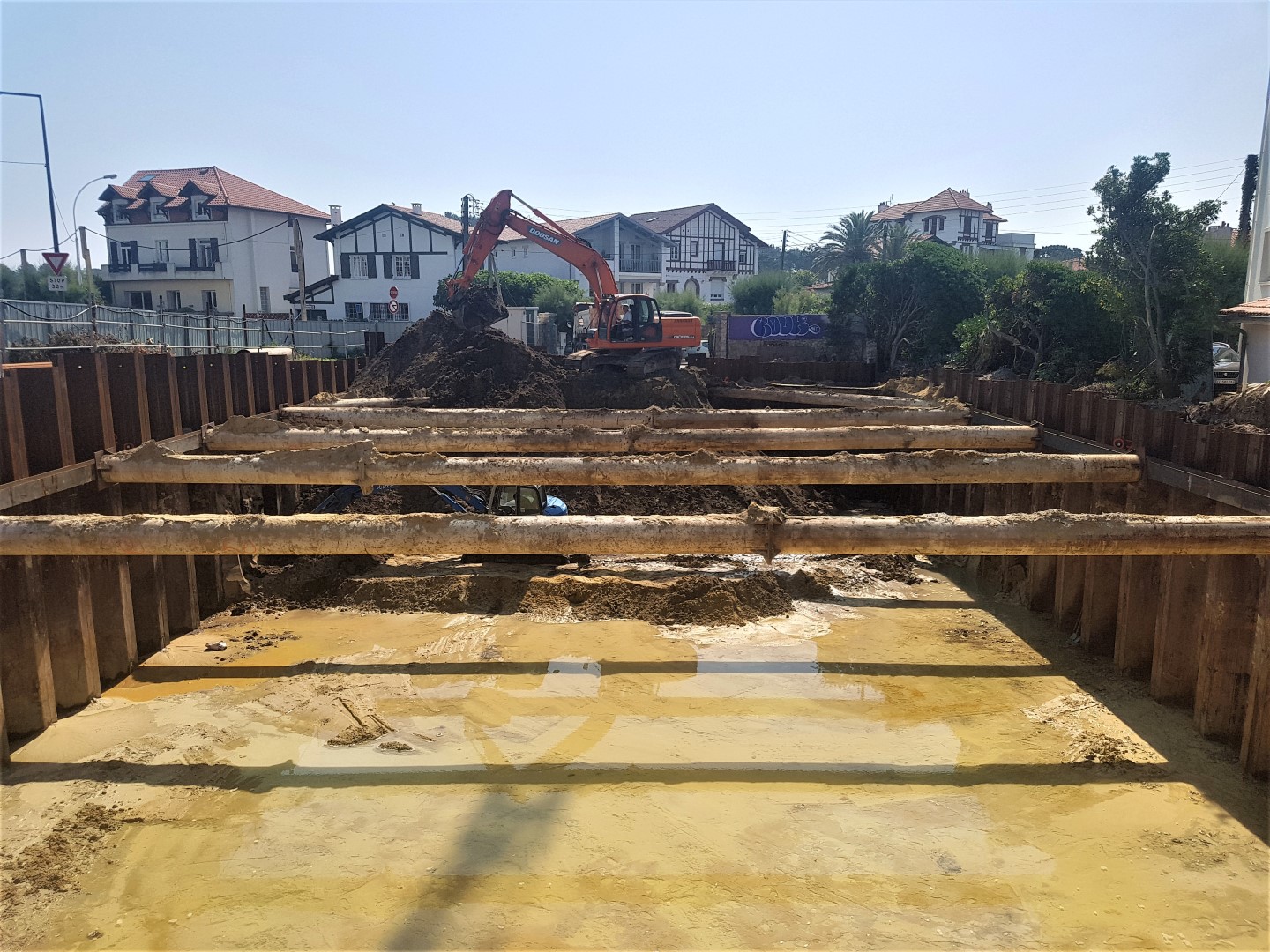

Les palplanches sont des profilés métalliques mis en oeuvre dans le sol à l'aide d'un mouton de battage, d'un marteau trépideur, d'un vibrofonceur. La réalisation de cette technique est conditionnée par la l'absence d'horizons géologiques indurés épais.

L'installation provisoire d'un guide en tête permet de garantir l'alignement des palplanches lors de leur fichage dans le sol. Elles sont reliées entre elles grâce aux serrures latérales qui contribuent principalement à l'étanchéité de ce type d'écran.

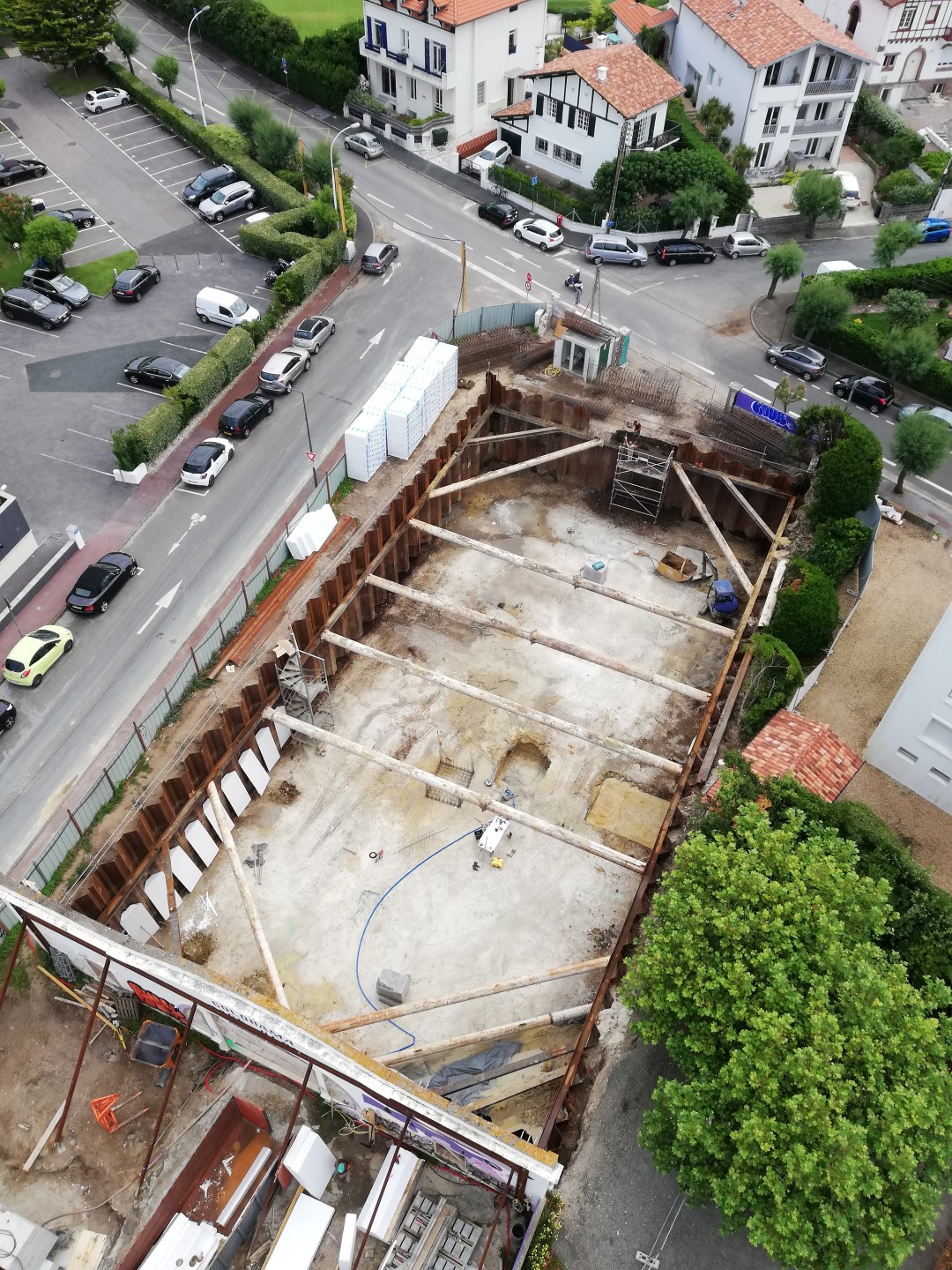

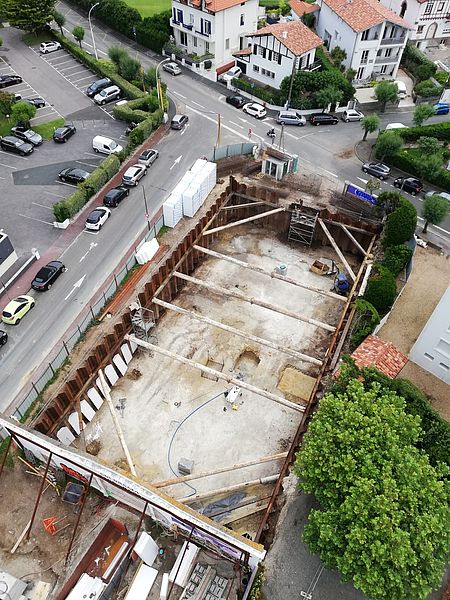

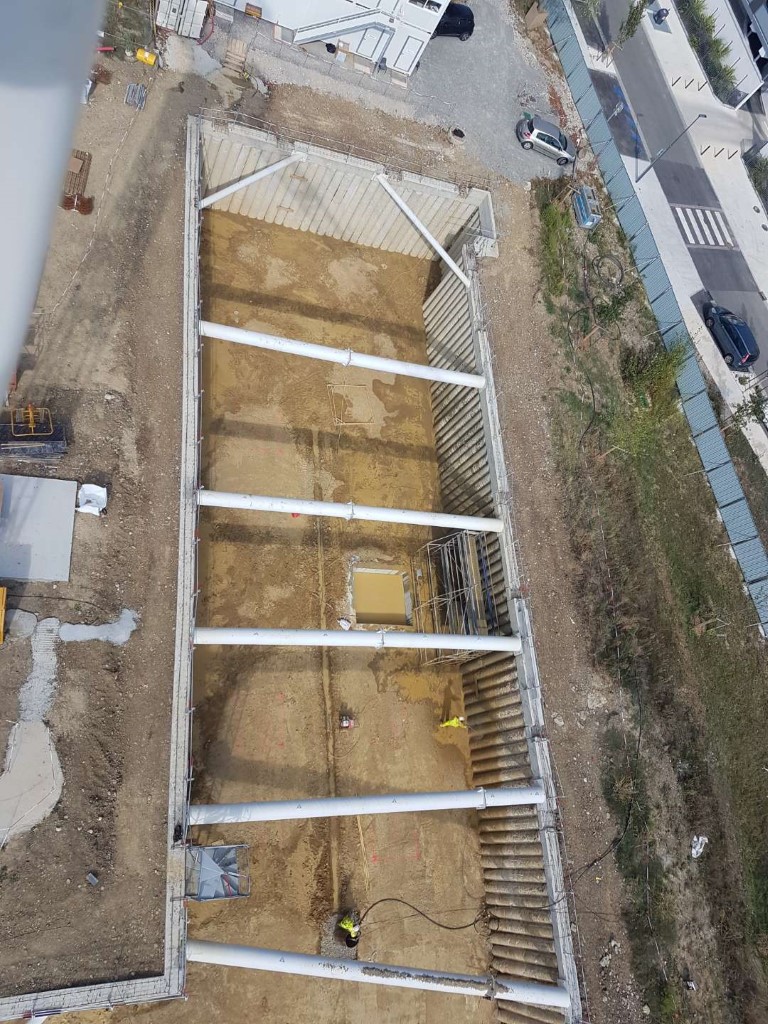

Ces soutènements peuvent être provisoires ou définitifs, autostable ou avec appuis (butons, tirants...). Dans ce dernier cas, la mise en place d'une lierne métallique permet le transfert des efforts du rideau vers l'appui.

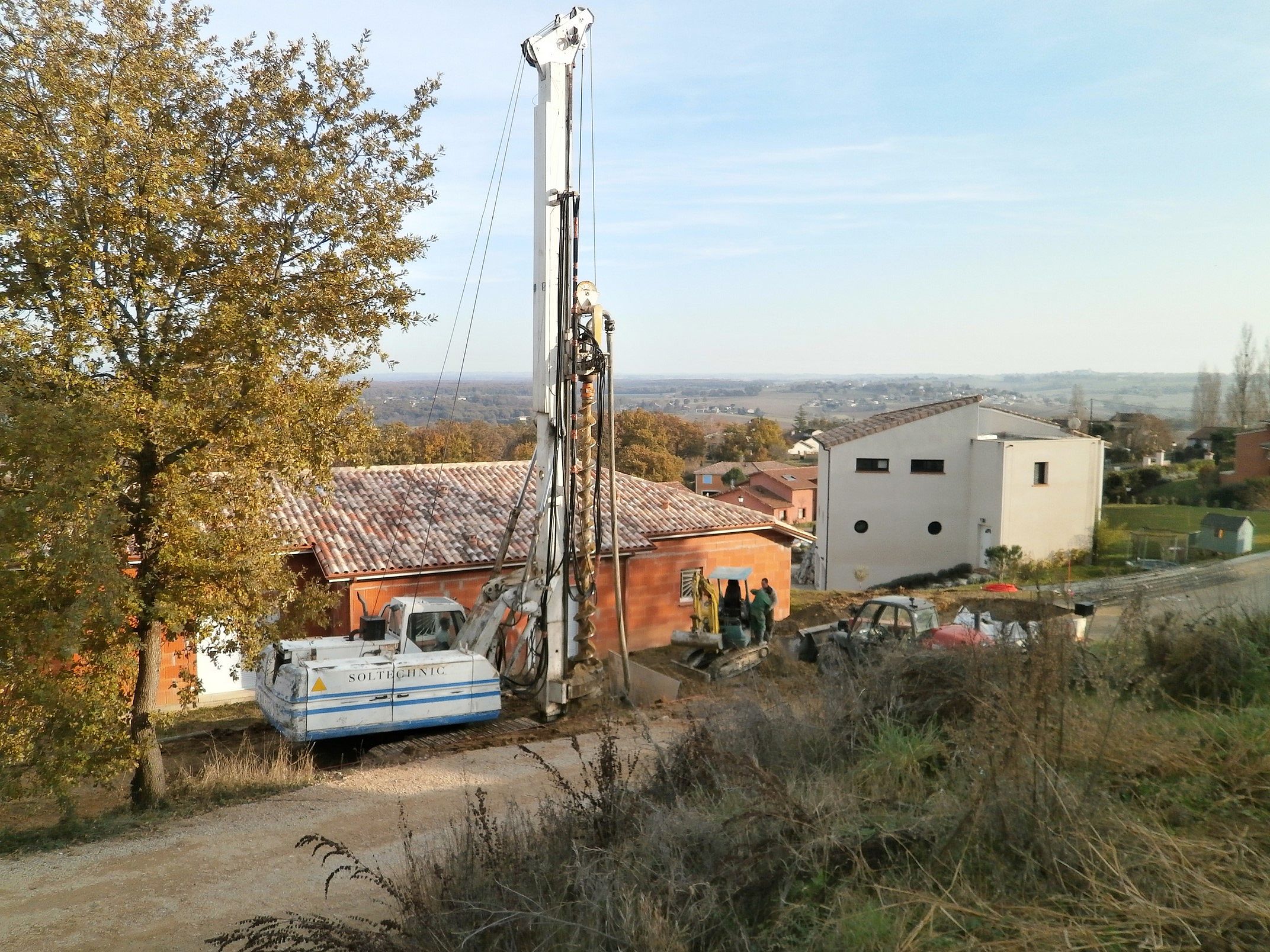

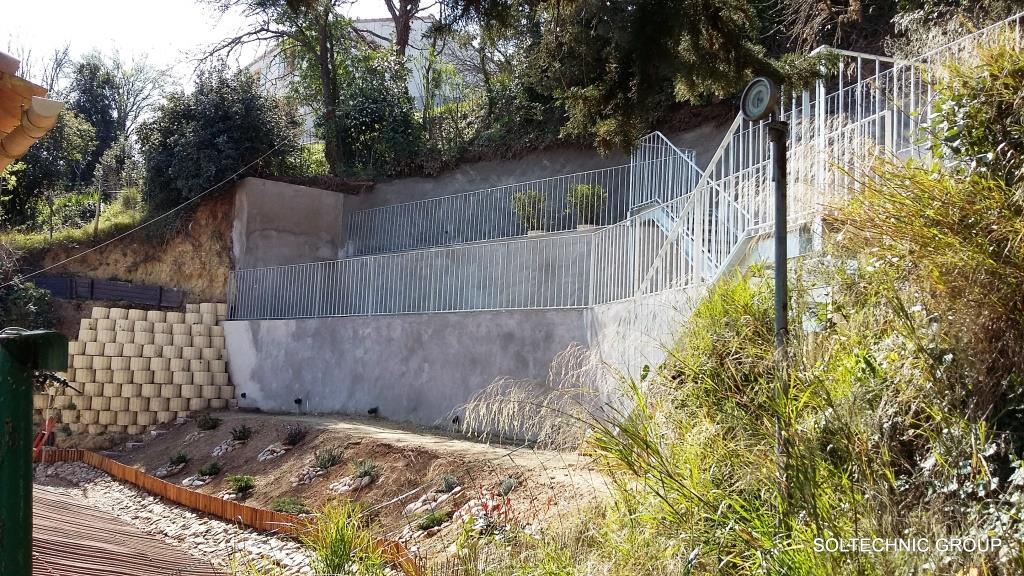

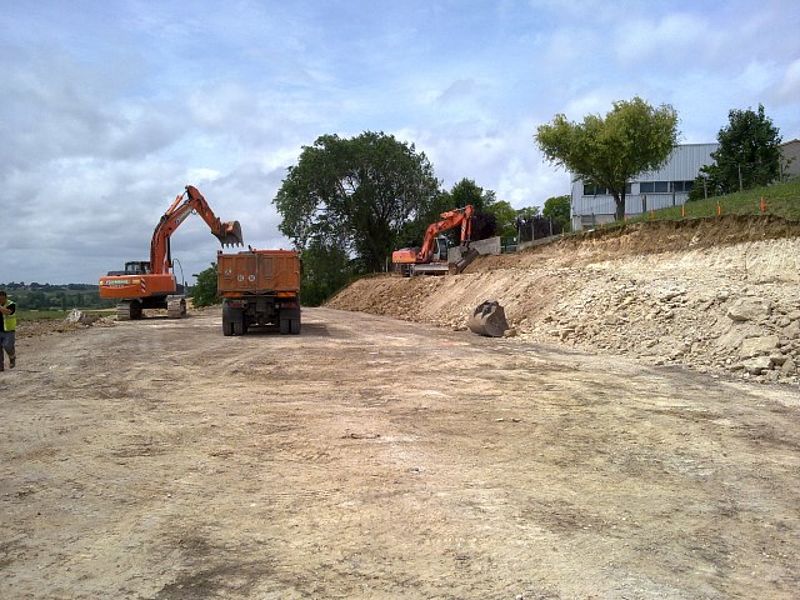

Afin de stabiliser les glissements de terrains et les ouvrages de soutènement sinistrés, notre entreprise s'appuie à la fois sur les ingénieurs de son bureau d'études et sur la maîtrise technique de ses équipes de travaux. Les solutions apportées dépendent notamment de l'environnement, du type d'ouvrage affecté, des conditions hydrogéologiques et de la géologie locale.

Dans ce contexte, SOLTECHNIC conçoit des projets constitués par :

• paroi clouée
• paroi berlinoise/microberlinoise ancrée

• paroi de pieux sécants/distants
• rideau de palplanches
• tirants d'ancrages passifs et actifs
• drains subhorizontaux, éperons drainants

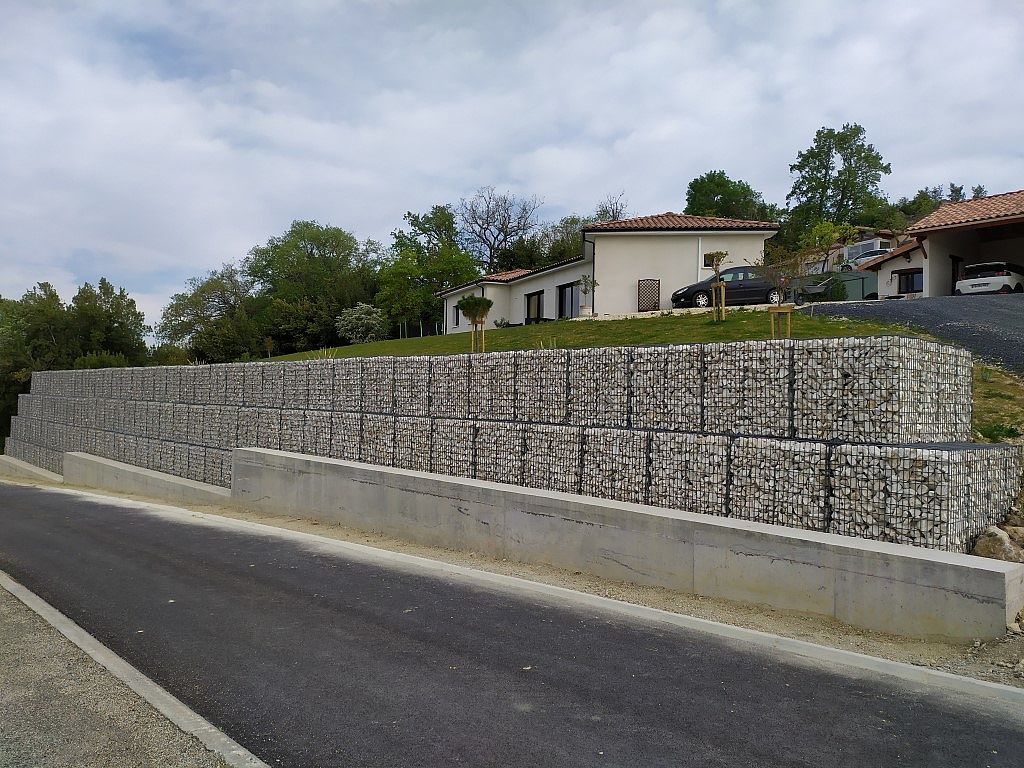

• blocs modulaires
• renforcement de talus par inclusions
